HETTICH Cerniera a ingombro zero da 165° Sensys 8657i
Tutte le varianti
7,76 €
Per acquistare una confezione intera, ordina: 50 Pz.
Codice prodotto:
897-3611
(HETTICH 9099540)
disponibile subito, tempo di consegna ca. 24 ore
Cerniera a ingombro zero da 165° Sensys 8657i
Info sui prodotti
"Cerniera a ingombro zero da 165° Sensys 8657i"
- cerniera a molla con montaggio a scatto
- classificazione qualitativa secondo EN 15570,
livello 3
- per spessore anta 15 - 32 mm

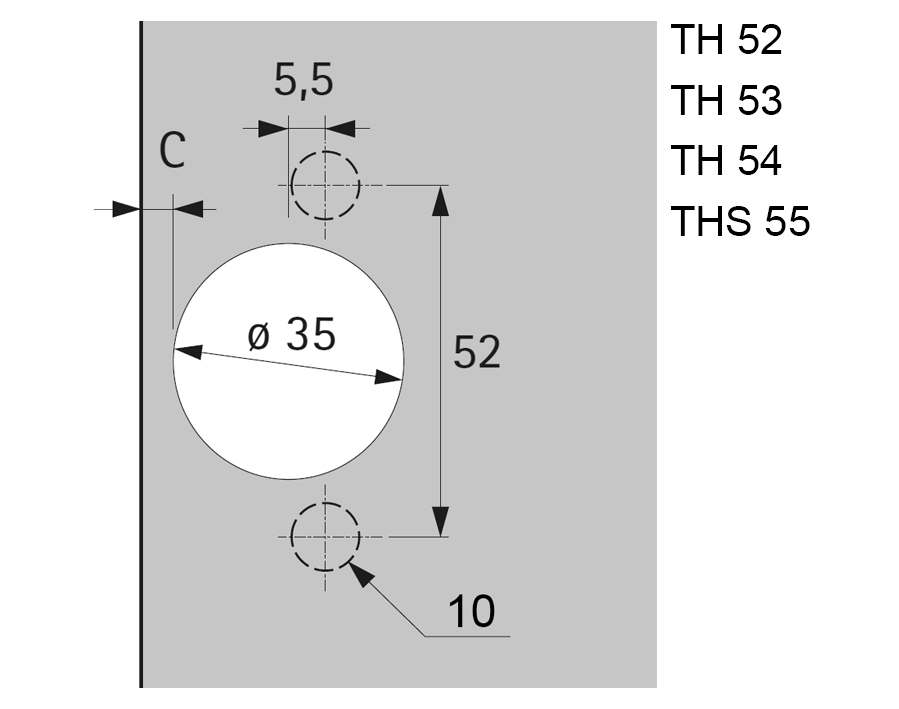

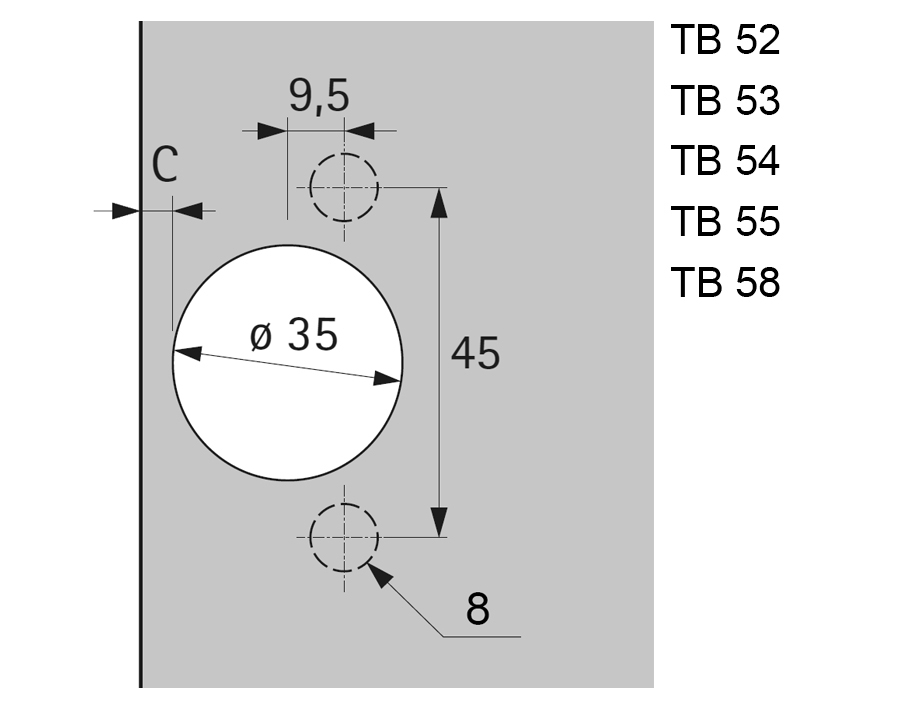

- diametro scodellino 35 mm
- con molla di chiusura e ammortizzatore
- angolo di apertura di 165°
- reg. del sormonto incorporata ±2 mm
- reg. della profondità incorporata +3 mm / -2 mm
- reg. dell'altezza tramite basetta di montaggio
- possibilità di riduzione dell'angolo di apertura mediante accessorio optional
- scodellino/braccio della cerniera: acciaio nichelato
Nota bene:
basetta di montaggio da ordinare a parte
- classificazione qualitativa secondo EN 15570,
livello 3
- per spessore anta 15 - 32 mm
- diametro scodellino 35 mm
- con molla di chiusura e ammortizzatore
- angolo di apertura di 165°
- reg. del sormonto incorporata ±2 mm
- reg. della profondità incorporata +3 mm / -2 mm
- reg. dell'altezza tramite basetta di montaggio
- possibilità di riduzione dell'angolo di apertura mediante accessorio optional
- scodellino/braccio della cerniera: acciaio nichelato
Nota bene:
basetta di montaggio da ordinare a parte
Downloads
897-3786) 9099561 - 9099562_2D_side_view.DXF
897-3614) 9099563_2D_top_view.DXF
897-3611) 9099540_2D_front_view.DXF
897-3786) 9099561 - 9099562_3D.dwg
897-3611) 9099540_3D.DWG
897-3614) 9099563_3D.dwg
897-3611) 9099540_2D_top_view.DXF
897-3786) 9099561 - 9099562_2D_top_view.DXF
897-3611) 9099540_2D_side_view.DXF
897-3614) 9099563_2D_side_view.DXF
897-3786) 9099561 - 9099562_2D_front_view.DXF
897-3614) 9099563_2D_front_view.DXF
Accessori necessari
Basetta a croce System 8099 con viti per pannelli premontate per cerniere Sensys e Intermat
Basetta a croce System 8099 con viti per pannelli premontate per cerniere Sensys e Intermat
Codice prodotto:
897-3182
Int. foro mm
32
Spessore
0,0
1,5
0,78 €
Per acquistare una confezione intera, ordina: 50 Pz.
Basetta a croce System 8099 con viti per pannelli premontate per cerniere Sensys e Intermat
Basetta a croce System 8099 con viti per pannelli premontate per cerniere Sensys e Intermat
Codice prodotto:
897-3183
Int. foro mm
32
Spessore
0,0
1,5
0,80 €
Per acquistare una confezione intera, ordina: 50 Pz.
Oppure
Basetta a croce System 8099 con bussole ad espansione e viti speciali per cerniere Sensys e Intermat
Basetta a croce System 8099 con bussole ad espansione e viti speciali per cerniere Sensys e Intermat
Codice prodotto:
897-3172
Int. foro mm
32
Spessore
0,0
1,5
0,80 €
Per acquistare una confezione intera, ordina: 50 Pz.
Basetta a croce System 8099 con bussole ad espansione e viti speciali per cerniere Sensys e Intermat
Basetta a croce System 8099 con bussole ad espansione e viti speciali per cerniere Sensys e Intermat
Codice prodotto:
897-3171
Int. foro mm
32
Spessore
0,0
1,5
0,78 €
Per acquistare una confezione intera, ordina: 50 Pz.
Accessori opzionali
